Installer un système de branchement va et vient peut sembler complexe, mais avec la bonne guidance, cela devient une tâche accessible, même pour les débutants. Cet article propose des instructions claires et des astuces pratiques pour naviguer facilement à travers le processus d’installation. Découvrez les étapes essentielles, les outils nécessaires, et évitez les erreurs courantes pour réussir votre branchement en toute sérénité. Votre projets d’éclairage n’attend plus que vous !
Introduction à l’installation d’un interrupteur va-et-vient

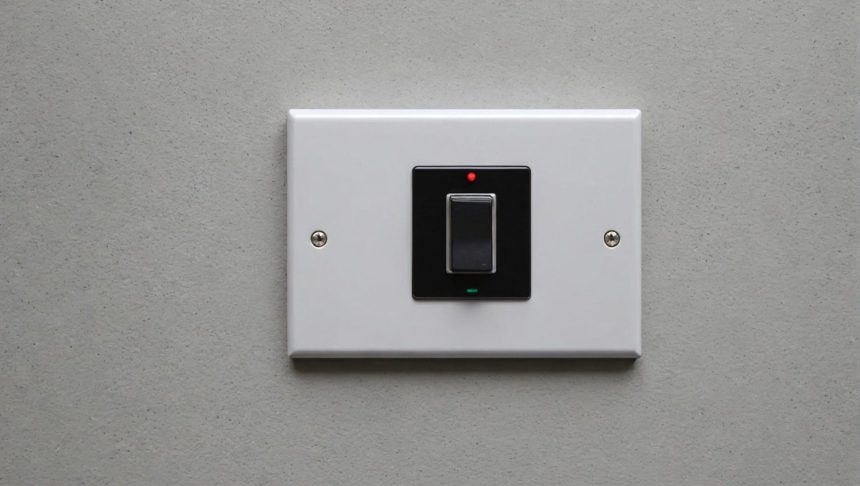

Un interrupteur va-et-vient est un dispositif essentiel permettant de contrôler un point lumineux depuis deux endroits différents, une fonctionnalité particulièrement pratique dans les couloirs ou les escaliers. Comprendre le fonctionnement de ce système est crucial pour réaliser une installation sûre et efficace. Son but principal est de faciliter la gestion de l’éclairage dans diverses parties de votre maison, améliorant ainsi la commodité et l’efficacité énergétique.
Fonctionnement d’un circuit va-et-vient
Le circuit va-et-vient repose sur un câblage spécifique qui permet à deux interrupteurs de gérer une même source lumineuse. Le montage implique généralement trois fils : une phase, souvent de couleur rouge, et deux fils dits « navettes » qui assurent la communication entre les interrupteurs. Cette configuration permet d’allumer ou d’éteindre les lumières depuis deux points de commande, offrant un confort d’utilisation indéniable.
Importance de l’installation correcte
Une installation correcte de l’interrupteur va-et-vient est essentielle non seulement pour assurer une fonctionnalité optimale mais aussi pour garantir la sécurité électrique. Une mauvaise installation peut entraîner des dysfonctionnements gênants ou, pire encore, des risques d’électrocution. De plus, respecter les normes et bonnes pratiques en matière d’électricité est crucial pour prévenir tout incident domestique. Par exemple, lors du branchement va et vient, il est indispensable de veiller à la bonne connexion des fils et au respect des couleurs de codes pour éviter toute confusion.
Matériaux et outils nécessaires
Avant de commencer l’installation, il est important de rassembler tous les matériaux et outils requis, qui comprennent :
- Deux interrupteurs va-et-vient, adaptés pour une utilisation murale.
- Des fils électriques : un fil de phase plus deux fils navettes, généralement en mono-brins de 1,5mm².
- Un boîtier d’encastrement pour chaque interrupteur, si nécessaire.
- Outils de base : un tournevis d’électricien, une pince à dénuder, et une coupe-fils.
- Des gaines thermorétractables ou du ruban isolant pour protéger les connexions.
Conseils pratiques
Pour réussir l’installation, il convient de dessiner un schéma de câblage avant de commencer, cela vous aidera à visualiser les connexions à effectuer et à éviter des erreurs fréquentes comme le croisement des fils de phase et neutre. Avoir une vue claire du dispositif final permet de simplifier le processus et d’assurer une installation conforme aux normes de sécurité en vigueur.
Étapes de l’installation d’un interrupteur va-et-vient
Prise des mesures et préparation
La première étape essentielle pour installer un interrupteur va-et-vient est de prendre des mesures précises et de bien préparer le matériel. Cela commence par l’identification de l’emplacement où les interrupteurs seront installés. Assurez-vous de disposer de suffisamment de longueur de fil électrique entre les deux interrupteurs et l’appareil d’éclairage. Utilisez un mètre pour vérifier la distance, puis coupez la quantité de fil nécessaire. Prévoyez également des boîtes d’encastrement si les interrupteurs vont être intégrés dans un mur.
Par ailleurs, rassembler tous les outils nécessaires avant de débuter est primordial. Vous aurez besoin d’un tournevis pour les vis des interrupteurs, d’une pince à dénuder pour préparer les fils, et d’un ruban isolant pour sécuriser les connexions. Ces préparatifs garantiront une installation fluide et sécurisée, en réduisant les interruptions dues à des outils manquants ou des mesures inexactes.
Le schéma de câblage pour interrupteurs va-et-vient
Le câblage est l’étape suivante, et il est vital de se référer à un schéma de câblage clair pour un montage réussi. Vous devez avoir un schéma montrant comment les fils doivent être connectés aux deux interrupteurs et à la source d’éclairage. Généralement, un schéma standard implique trois fils : un fil de phase (en rouge), un fil de neutre (en bleu), et deux fils supplémentaires appelés « navettes » (souvent gris ou violet), qui relient les interrupteurs entre eux.
Assurez-vous que le courant est coupé depuis le panneau électrique pour garantir votre sécurité. Ensuite, commencez par connecter le fil de phase au premier interrupteur. Les fils navettes relient les deux interrupteurs, permettant ainsi le contrôle de l’éclairage depuis n’importe lequel des points. Enfin, le fil de neutre relie le second interrupteur à l’appareil d’éclairage.
Connexion des fils aux interrupteurs
La connexion des fils est l’étape délicate où précision et soin sont de mise pour éviter les erreurs fréquentes telles que l’inversion des fils de phase et neutre. Sur chaque interrupteur, identifiez les bornes pour chacun des fils. Le fil rouge de phase se connecte à la borne L (ligne), tandis que les deux navettes s’attachent aux bornes 1 et 2. Le fil de neutre rejoint directement l’appareil d’éclairage.
Utilisez une pince à dénuder pour exposer environ 9 mm de cuivre à chaque extrémité de vos fils, puis sécurisez chaque connexion avec des vis bien serrées. Une fois les fils correctement connectés, isolez chaque borne avec du ruban pour éviter tout court-circuit. Terminez en fixant les interrupteurs dans leurs boîtes d’encastrement et en vérifiant que tout est bien en place.
Le câblage d’un interrupteur va-et-vient peut sembler complexe, mais en suivant ces étapes clairement définies et en évitant les erreurs courantes, vous assurerez une installation efficace et sécurisée dans votre habitation.
Erreurs courantes à éviter lors de l’installation
Confusion entre les fils de phase et de neutre
Une des erreurs les plus fréquentes lors de l’installation d’un circuit va-et-vient est la confusion entre les fils de phase et de neutre. Ce type de circuit, permettant de contrôler un point lumineux à partir de deux endroits distincts, nécessite une compréhension claire de la disposition des fils.
Phase (fil rouge) : Ce fil conduit le courant électrique depuis le panneau de distribution jusqu’à l’interrupteur. Dans une installation va-et-vient, il est essentiel de relier la phase à la borne « L » de l’interrupteur.
Neutre (fil bleu) : Ce fil ramène le courant vers le panneau de distribution après qu’il ait traversé l’appareil électrique. Le neutre ne passe généralement pas par les interrupteurs dans un système va-et-vient standard.
Pour garantir une installation réussie, vérifiez attentivement les couleurs des fils et suivez un schéma de câblage approprié. Des erreurs à ce niveau peuvent entraîner des courts-circuits ou un fonctionnement erroné, rendant l’installation non sécurisée.
Mauvaise fixation des connexions
Une autre erreur fréquente réside dans la mauvaise fixation des connexions, ce qui peut compromettre lasécurité électrique. Lors de la connexion des fils aux interrupteurs, il est crucial de :
- Utiliser des bornes à vis robustes ou des connecteurs de qualité pour maintenir fermement les fils en place.
- Bien serrer chaque vis pour éviter que les fils ne se détachent avec le temps, surtout lors de manipulations répétées des interrupteurs.
- Vérifier que les sections des fils sont correctement insérées afin d’assurer une bonne conduite du courant électrique sans interruption.
En suivant ces instructions, vous prévenez l’usure prématurée de l’installation et assurez une performance optimale du système va-et-vient.
Ignorer les normes de sécurité électrique
L’ignorance ou le non-respect des normes de sécurité électrique est un risque majeur lors de l’installation d’un va-et-vient. Chaque installation électrique doit être conforme aux réglementations locales et internationales pour prévenir les risques d’électrocution et d’incendie.
- Coupez toujours l’alimentation principale avant de manipuler les fils ou les appareils électriques.
- Utilisez un matériel de sécurité tel que des gants isolants et des lunettes de protection.
- Consultez les normes spécifiques en vigueur dans votre région, comme le respect de l’installation d’un disjoncteur différentiel pour la protection contre les courts-circuits.
Enfin, n’hésitez pas à solliciter un électricien qualifié pour vérifier votre installation ou en cas de doute. Cela garantit non seulement la sécurité de l’installation, mais aussi son efficacité et sa longévité.
Conseils pratiques pour l’installation
Importance de couper l’alimentation avant le début des travaux
Avant de commencer toute manipulation électrique, il est essentiel de couper l’alimentation au niveau du disjoncteur principal. Cette précaution permet d’éviter tout risque d’électrocution et de garantir une installation sécurisée. Même si des outils comme des tournevis spécialisés et des testeurs de tension peuvent aider à vérifier la coupure de courant, la sécurité reste toujours la priorité. Suivre cette simple étape protège non seulement l’installateur, mais aussi les équipements et l’infrastructure électriques.
Vérifications à faire après l’installation
Une fois l’installation terminée, plusieurs vérifications sont nécessaires pour assurer le bon fonctionnement du circuit va-et-vient. Commencez par contrôler la solidité des connexions. Assurez-vous que les fils sont fixés correctement dans leurs bornes respectives, sans jeu ni exposition de cuivre, ce qui peut causer des courts-circuits. Testez également le circuit en allumant et éteignant les interrupteurs à plusieurs reprises pour vous assurer que le va-et-vient fonctionne correctement. Un autre point crucial est de vérifier que l’installation respecte les normes électriques en vigueur, garantissant ainsi la sécurité à long terme.
Améliorer la fonctionnalité avec des accessoires adaptés
Pour améliorer l’efficacité et le confort d’utilisation, considérez l’ajout d’accessoires appropriés. Par exemple, l’installation de variations de lumière ou de commandes connectées peut apporter une dimension intelligente à votre va-et-vient. Les variateurs permettent de contrôler l’intensité lumineuse, tandis que les technologies domotiques offrent la possibilité de gérer l’éclairage à distance via une application mobile. En plus d’apporter un confort supplémentaire, ces accessoires contribuent à une gestion plus économique de l’énergie.
Pour ceux qui cherchent à optimiser l’installation tout en minimisant les efforts, des solutions comme le schéma de câblage préfabriqué peuvent être explorées. Ces dispositifs permettent de gagner du temps lors de l’installation et offrent une option prête à l’emploi pour des projets de rénovation rapide. Cependant, pour ceux confrontés à des situations plus complexes, tels que la rénovation de systèmes électriques anciens, l’appel à un électricien professionnel est recommandé, garantissant la conformité et la sécurité des opérations électriques.
Innovations et options modernes
Dans le domaine de l’électricité domestique, les mécanismes va-et-vient ont longtemps été une solution standard pour contrôler l’éclairage depuis deux endroits distincts. Cependant, les innovations modernes apportent de nouvelles perspectives et fonctionnalités à ces systèmes traditionnels.
Intégration de solutions de maison intelligente
Avec l’essor des technologies intelligentes, l’intégration de solutions de maison intelligente dans les systèmes d’éclairage est devenue courante. Les interrupteurs connectés s’affranchissent des contraintes physiques, permettant le contrôle de l’éclairage à distance via des applications mobiles. En termes de mécanismes va et vient, cela signifie que les utilisateurs peuvent non seulement allumer et éteindre les lumières depuis n’importe quel endroit, mais aussi programmer des scénarios d’éclairage personnalisés. Le mariage de la technologie moderne avec les circuits va-et-vient traditionnels facilite une gestion plus efficiente de la consommation d’énergie et offre un confort additionnel aux usagers.
Avantages des interrupteurs connectés
Les interrupteurs connectés offrent une alternative moderne et flexible aux systèmes va-et-vient classiques. Ils simplifient l’installation en réduisant le câblage nécessaire, pouvant même convertir une prise va-et-vient pour fonctionner comme un interrupteur simple, avec une modification logicielle plutôt que physique. De plus, ces interrupteurs permettent un suivi en temps réel de la consommation électrique, apportant ainsi une dimension écologique essentielle à la gestion domestique de l’énergie. L’adaptation de ces dispositifs est envisageable lors de rénovations ou pour des nouvelles constructions, maximisant ainsi leur adoption sans nécessiter de transformations importantes de l’infrastructure électrique.
Tendances récentes en matière d’éclairage et de contrôle
Les tendances récentes soulignent une préférence croissante pour des solutions d’éclairage économes en énergie, souvent couplées à des systèmes de gestion de l’éclairage centralisés. Les innovations en électricité domestique privilégient le remplacement des câblages lourds par des solutions sans fil, rendant l’offre plus attractive et adaptable. Les systèmes d’éclairage LED couplés avec les technologies va-et-vient intelligentes constituent un choix commun pour ceux qui cherchent à maximiser l’efficience énergétique tout en minimisant l’empreinte écologique. Enfin, les guides pratiques et tutoriels en ligne facilitent l’installation et la maintenance, vulgarisant ainsi l’accès à ces technologies avancées pour les amateurs de bricolage et les professionnels.
Ressources supplémentaires
Liens vers des guides et des articles techniques
Pour optimiser votre installation d’un interrupteur va-et-vient, plusieurs ressources techniques sont disponibles en ligne. Ces guides offrent des instructions pas-à-pas, allant des bases du câblage à des astuces avancées pour éviter les erreurs courantes. De nombreux sites proposent des schémas de câblage va-et-vient, des conseils sur le choix des interrupteurs compatibles et des informations sur les normes électriques en vigueur. Un exemple notable est le site de ICCGOV, qui fournit des explications détaillées et visuelles pour garantir une installation en toute sécurité.
Forum et communautés pour poser des questions
Les forums en ligne et les communautés de passionnés d’électricité domestique sont d’excellentes plates-formes pour poser des questions spécifiques et échanger des expériences personnelles sur le branchement va-et-vient. Ces espaces sont souvent fréquentés par des experts et des amateurs éclairés prêts à partager leurs connaissances sur le fonctionnement va-et-vient et à vous accompagner dans la résolution de problèmes éventuels. Participer à ces discussions peut vous aider à comprendre des concepts plus complexes et à acquérir des conseils pratiques pour améliorer votre propre installation.
Vidéos explicatives pour des démonstrations pratiques
Les vidéos tutorielles sont particulièrement utiles pour visualiser le processus d’installation d’un câblage interrupteur va-et-vient. Sur des plateformes comme YouTube, de nombreux professionnels offrent des présentations pas à pas qui peuvent simplifier la compréhension des branches électriques et des connexions nécessaires. Ces vidéos fournissent souvent des démonstrations pratiques qui peuvent vous aider à voir exactement comment manipuler les différents composants et quels outils utiliser, vous aidant ainsi à éviter les erreurs qui pourraient compromettre la sécurité de l’installation.
Ces ressources constituent un complément précieux aux instructions écrites et vous guident vers une installation correcte et sécurisée. En les combinant, vous avez de meilleures chances de réussir votre projet d’éclairage.
