Un kit de fixation pour panneau solaire ne se résume pas à quelques crochets et rails posés sur un toit. Le choix de ce système conditionne la tenue mécanique de l’installation face au vent, sa compatibilité avec le revêtement de toiture et, dans certains cas, la validité de l’assurance décennale.
Le marché propose des dizaines de références adaptées aux tuiles, à l’ardoise, au bac acier ou à la pose au sol. Les écarts de prix et de conception méritent un examen attentif avant toute commande.
Efforts de vent et géométrie du bâtiment : le critère que les fiches produit ne détaillent pas
La plupart des fiches techniques de kits de fixation indiquent une résistance au vent exprimée en pascals ou en km/h. Ce chiffre, pris isolément, renseigne peu sur la tenue réelle de l’installation une fois posée.
Les efforts de vent exercés sur un champ photovoltaïque dépendent de la hauteur du bâtiment, de la pente du toit, de la position des panneaux (centre du champ ou rives) et de l’environnement immédiat. Les effets de bord en périphérie du champ peuvent multiplier les contraintes par rapport au centre de la toiture, ce qui rend inadapté un dimensionnement basé sur la seule zone climatique.
Un panneau posé à deux mètres du faîtage sur un toit à forte pente, exposé sans masque, subit des charges bien supérieures à un panneau identique installé en milieu de versant sur un pavillon abrité. Le kit de fixation doit donc être choisi après avoir évalué ces paramètres, et pas seulement en fonction du type de couverture.
Les retours terrain divergent sur ce point : certains installateurs se contentent des tableaux simplifiés fournis par les fabricants, d’autres réalisent un calcul de charge spécifique. Pour une toiture exposée ou un bâtiment de grande hauteur, demander une note de calcul reste la démarche la plus fiable.
Kit de fixation panneau solaire sur toiture inclinée : tuiles, ardoises, bac acier
Le type de couverture détermine directement la nature du kit. Trois grandes familles couvrent la majorité des toitures résidentielles françaises.
Tuiles mécaniques et tuiles plates

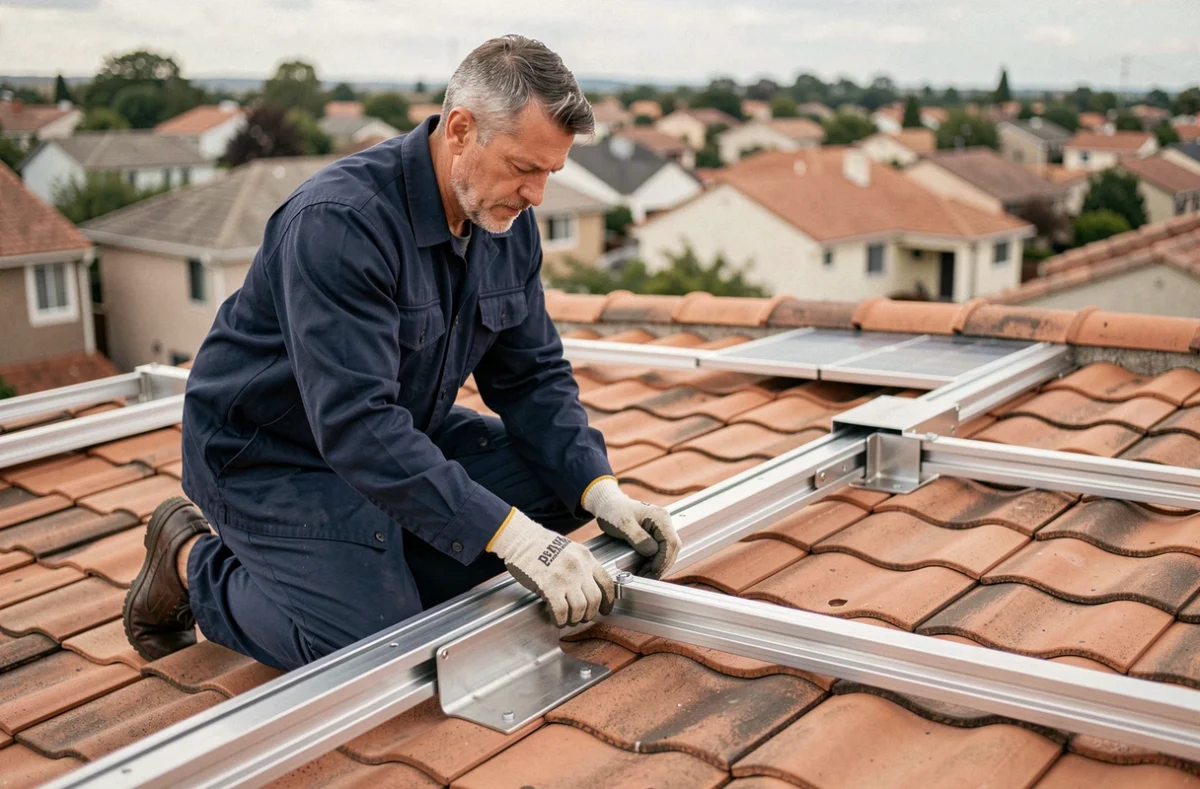

Le kit repose sur un crochet glissé sous la tuile, fixé à la latte ou au chevron, sur lequel vient se clipser un rail en aluminium. Les crochets doivent être adaptés au profil exact de la tuile : un crochet conçu pour une tuile mécanique à onde haute ne conviendra pas à une tuile plate sans modification. Un crochet mal dimensionné crée un point de soulèvement de la tuile, ce qui favorise les infiltrations.
Vérifiez que le kit inclut des pièces de rehausse ou d’ajustement en hauteur. Les tuiles à emboîtement varient de plusieurs millimètres d’un fabricant à l’autre, et cette différence suffit à compromettre la planéité du rail.
Toiture ardoise
L’ardoise, plus fragile, impose un crochet spécifique plus fin, souvent en inox, qui se glisse entre deux rangées sans reposer sur l’ardoise elle-même. Le perçage direct dans l’ardoise est à proscrire : il fragilise la pierre et crée un chemin d’eau.
Les kits dédiés à l’ardoise sont généralement plus coûteux que ceux pour tuiles, et la pose demande davantage de soin pour garantir l’étanchéité à chaque point de fixation.
Bac acier et toiture métallique
Sur bac acier, la fixation se fait par des pinces (clamps) serrées sur les nervures ou par des vis auto-perceuses traversant la tôle. Le choix dépend du profil du bac (hauteur de nervure, épaisseur de la tôle). La corrosion bimétallique entre l’aluminium du rail et l’acier du bac doit être prévenue par des rondelles isolantes ou un traitement adapté.
Fixation panneau solaire au sol et sur toiture-terrasse : bacs à lester et équerres
La pose au sol ou sur toiture plate utilise des systèmes radicalement différents, car il n’y a pas de pente naturelle pour évacuer l’eau ni de structure porteuse inclinée pour reprendre les efforts.
Bacs à lester pour toiture-terrasse
Les bacs à lester permettent d’éviter tout percement de la membrane d’étanchéité. Les panneaux reposent sur des bacs en plastique recyclé ou en béton, inclinés entre 10° et 15°, maintenus par leur propre poids et celui du lest (dalles béton, graviers).
Le dimensionnement du lest dépend directement des charges de vent calculées pour le site. Les données disponibles ne permettent pas de fixer une règle universelle : chaque Avis Technique du CSTB définit ses propres distances de recul en périphérie de toiture, autour des équipements et au voisinage des noues. L’ATec 21/21-75_V5, valable jusqu’en 2029, détaille par exemple des reculs spécifiques que le calepinage doit respecter.
Avant de commander un kit à lester, il faut aussi vérifier la réserve de charge de la toiture-terrasse. Un lest de plusieurs centaines de kilos ajouté à une structure non prévue pour cette surcharge peut compromettre la solidité du bâtiment.

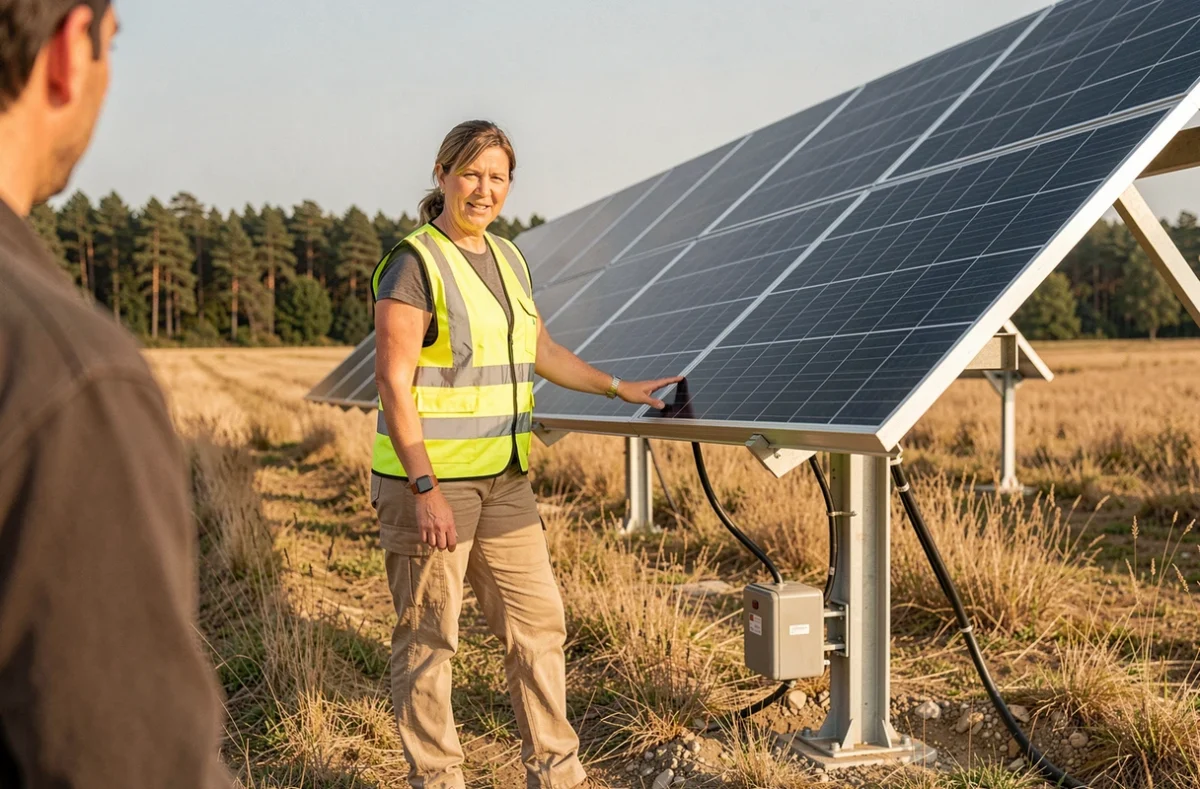

Équerres et supports pour pose au sol
Les équerres inclinables (typiquement réglables entre 15° et 45°) s’ancrent dans le sol par des vis de fondation, des plots béton ou des pieux battus. Ce type de kit offre une grande liberté d’orientation et d’inclinaison.
Le principal piège de la pose au sol concerne la déclaration préalable de travaux. Une installation au sol de plus de 3 kWc, ou dépassant 1,80 mètre de hauteur, exige généralement une déclaration en mairie, voire un permis de construire selon les cas. Ce point est souvent négligé sur les installations dites « plug and play ».
Étanchéité, liaison équipotentielle et assurance : trois pièges récurrents
Le kit de fixation ne fonctionne pas en isolation. Trois sujets techniques reviennent systématiquement dans les litiges et les contre-visites.
- L’étanchéité à chaque point de pénétration : tout percement de la couverture (tuile, ardoise, bac acier, membrane) nécessite un traitement d’étanchéité. Les kits de qualité incluent des joints EPDM ou des bavettes en plomb. Un kit bon marché livré sans ces éléments expose à des infiltrations détectées parfois plusieurs mois après la pose.
- La liaison équipotentielle des rails : la norme NF C 15-712-1 impose la mise à la terre de toutes les masses métalliques de l’installation photovoltaïque. Les rails aluminium, les crochets et les cadres des panneaux doivent être reliés entre eux et raccordés au réseau de terre du bâtiment. Cette liaison ne doit pas être présumée par le simple contact mécanique entre les pièces : des cosses de mise à la terre ou des rondelles étoilées sont nécessaires.
- La conformité au regard de l’assurance décennale : si le kit utilisé ne dispose pas d’un Avis Technique ou d’un Pass’Innovation, l’assureur peut contester la prise en charge en cas de sinistre. Ce risque concerne surtout les kits importés sans documentation technique française.
Fourchettes de prix et délais pour un kit de fixation panneau solaire
Les prix varient fortement selon le type de toiture, le nombre de panneaux et le niveau de finition du kit.
| Type de kit | Fourchette de prix indicative (par panneau) | Délai habituel |
|---|---|---|
| Tuiles mécaniques (crochet + rail) | De quelques dizaines d’euros à plus d’une centaine | Stock immédiat à quelques jours |
| Ardoise (crochet inox + rail) | Légèrement supérieur aux kits tuiles | Parfois sur commande |
| Bac acier (clamps + rail) | Variable selon le profil de nervure | Stock immédiat à quelques jours |
| Bac à lester (toiture-terrasse) | Plus élevé, lest non inclus | Quelques jours à deux semaines |
| Équerre au sol (réglable) | Comparable aux kits toiture inclinée | Stock immédiat à quelques jours |
Les kits vendus seuls (sans panneaux ni onduleur) représentent généralement une fraction modeste du budget total d’une installation photovoltaïque. Le surcoût d’un kit disposant d’un Avis Technique par rapport à un produit générique reste limité au regard du gain en garantie et en conformité.
Surimposition ou intégration simplifiée au bâti : deux logiques de fixation distinctes
En toiture inclinée, deux approches coexistent. La surimposition pose les panneaux au-dessus de la couverture existante, conservée intacte. L’intégration simplifiée au bâti (ISB) remplace une partie de la couverture par les panneaux eux-mêmes, qui assurent alors la fonction d’étanchéité.
La surimposition domine largement le marché résidentiel. Elle est plus simple à mettre en oeuvre, moins coûteuse et favorise la ventilation naturelle sous les panneaux, ce qui améliore leur rendement par temps chaud. L’ISB reste pertinente dans les zones où le plan local d’urbanisme impose une intégration visuelle, ou pour les projets neufs où la couverture n’est pas encore posée.

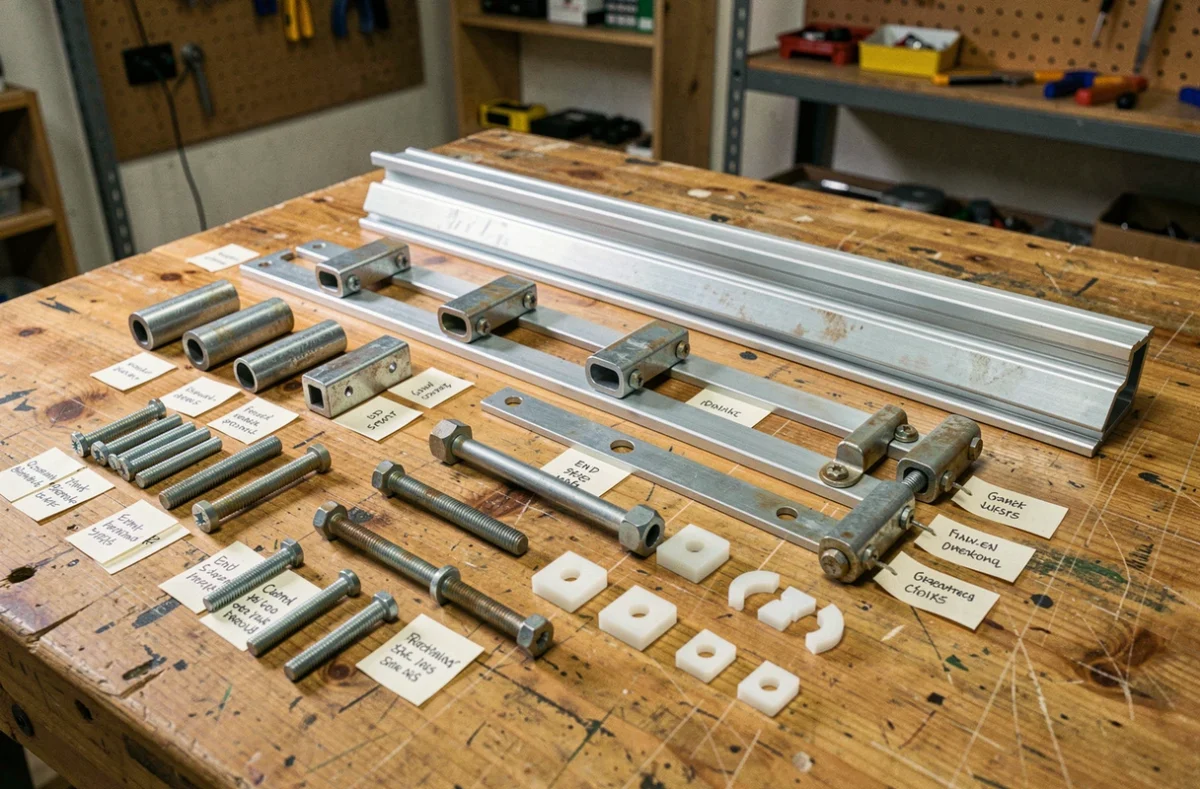

Le kit de fixation n’est pas le même dans les deux cas. Un kit de surimposition comprend crochets, rails et pinces de serrage. Un kit ISB inclut des bacs d’étanchéité, des abergements latéraux et des profilés de jonction. Confondre les deux expose à des problèmes d’étanchéité ou de non-conformité à la déclaration de travaux.
